直徑為800mm的光軸在超音頻臥式淬火機床進行自動化淬火熱處理

發布時間：2025-01-02 已經有1人查過此文章返回淬火技術列表

直徑為800mm的光軸在超音頻臥式淬火機床進行自動化淬火熱處理是一個涉及多個步驟和關鍵參數控制的過程。以下是對該過程的詳細分析：

一、淬火熱處理原理

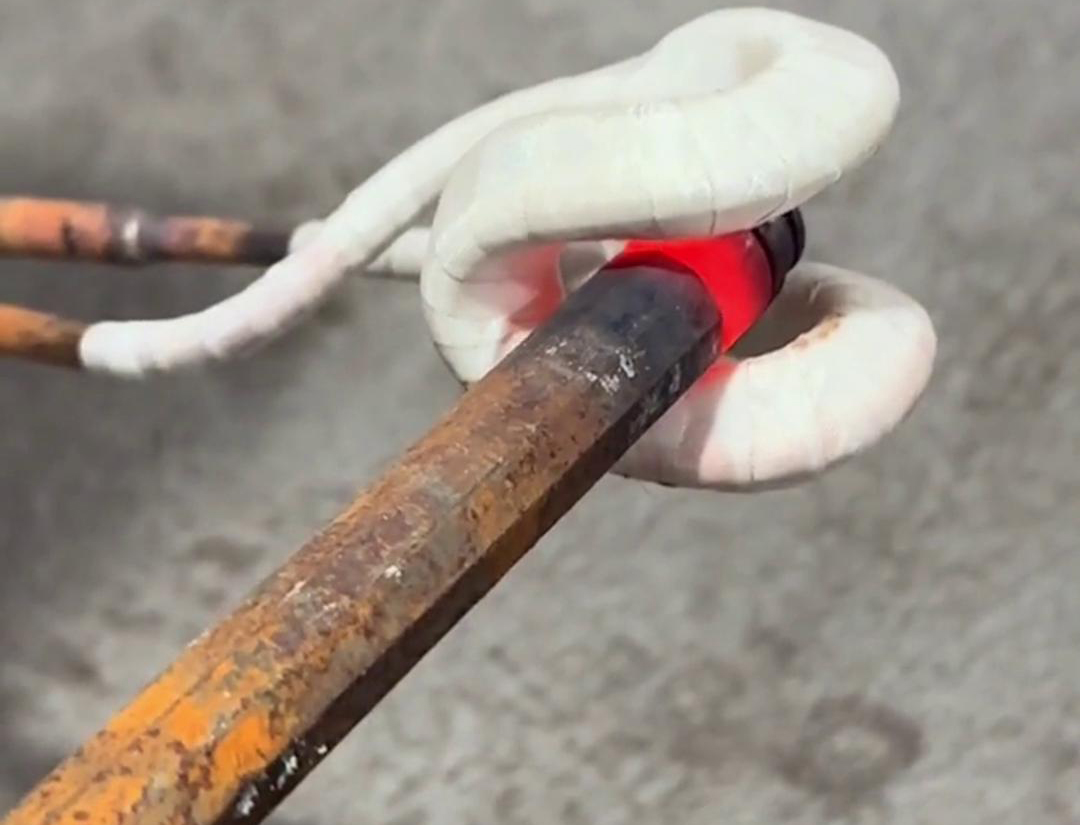

超音頻臥式淬火機床基于電磁感應原理工作。當超音頻電流通過機床的感應線圈時，會在其周圍產生交變磁場。將光軸置于這個磁場中，由于電磁感應作用，光軸內部會產生渦流。渦流在光軸自身電阻的作用下產生熱量，從而使光軸迅速升溫。當光軸表面溫度達到淬火所需的臨界溫度后，通過快速冷卻（如水冷、油冷等方式），使光軸表面形成馬氏體組織，進而實現淬火熱處理的目的。

二、淬火前的準備

清潔處理：對光軸的表面進行清潔，去除油污、鐵銹和其他雜質，以保證感應加熱的效率和淬火質量。
工裝夾具選擇：根據光軸的直徑和長度，選擇合適的工裝夾具將其固定在臥式機床工作臺上。工裝夾具應確保光軸在淬火過程中的穩定性和位置精度。
參數設置：根據光軸的材質（如碳鋼、合金鋼等）和淬火要求，設定超音頻感應加熱系統和冷卻系統的各項參數，如加熱功率、加熱時間、冷卻介質和冷卻速度等。

三、淬火過程

加熱階段：

啟動超音頻感應加熱系統，光軸在感應磁場的作用下開始迅速升溫。
操作人員需要密切觀察光軸的顏色變化和設備顯示的溫度參數，確保光軸能夠準確地達到淬火溫度。不同材質的金屬部件淬火溫度不同，例如，中碳鋼的淬火溫度通常在820~860℃之間。

冷卻階段：

一旦光軸達到淬火溫度，立即啟動冷卻系統進行快速冷卻。冷卻系統通常包括冷卻液儲存罐、冷卻噴頭和循環泵等部分。冷卻液的選擇根據光軸的材質和淬火要求而定，常見的有清水、油類和聚合物淬火劑等。
冷卻液均勻地噴灑在光軸表面，使光軸的溫度急劇下降。冷卻速度的控制對于淬火效果至關重要，過快的冷卻速度可能導致光軸產生裂紋，而過慢的冷卻速度則無法獲得理想的硬度和耐磨性。

四、淬火后的質量檢測

表面硬度檢測：使用硬度計對光軸的表面硬度進行測量，確保硬度值符合預期的淬火要求。
淬火層深度檢測：通過金相顯微鏡等設備對光軸的淬火層深度進行觀察和測量，判斷是否達到了設計的耐磨層厚度。
變形情況檢測：使用量具或三坐標測量儀等設備對光軸的變形情況進行檢測，確保光軸在淬火后仍然能夠滿足后續加工或使用的尺寸精度要求。

五、超音頻臥式淬火機床的優勢

加熱速度快：能夠在短時間內將光軸加熱到淬火溫度，大大提高了生產效率。
溫度均勻性好：通過合理設計感應線圈的形狀和尺寸以及精確控制設備參數，可以實現光軸較為均勻的加熱。
精確控制：可以精確控制淬火溫度、加熱深度等關鍵參數，確保每一個光軸淬火后的質量和性能都能保持一致。
自動化程度高：現代超音頻臥式淬火機床通常配備有自動化控制系統，可以實現連續生產，進一步提高了生產效率。

綜上所述，直徑為800mm的光軸在超音頻臥式淬火機床進行自動化淬火熱處理是一個復雜而精細的過程，需要嚴格控制各個環節的參數和質量要求。通過合理的準備、精確的參數設置和嚴格的質量檢測，可以確保光軸獲得優異的硬度和耐磨性，滿足后續加工或使用的需求。
